| Τόπος καταγωγής: | Κίνα |
|---|---|
| Μάρκα: | NLD |
| Πιστοποίηση: | ISO9001 CE FCC |
| Αριθμό μοντέλου: | X9 |
| Ποσότητα παραγγελίας min: | 2set |
| Τιμή: | Negotible |
| Συσκευασία λεπτομέρειες: | Χαρτοκιβώτιο |
| Χρόνος παράδοσης: | 20days |
| Όροι πληρωμής: | L/C, T/T, D/P, D/A |
| Δυνατότητα προσφοράς: | 100sets/month |
| όνομα: | X9 | Βάρος απογείωσης: | 7~9.5kgs |
|---|---|---|---|
| Μέγιστη ώθηση: | 19.2kgs | Μπαταρία: | 12s |
| ΑΝΩΤΑΤΟ ΡΕΥΜΑ ΕΙΣΑΓΩΓΗΣ: | 120A | Ανώτατο μέγιστο ρεύμα: | 150A |
| Επισημαίνω: | ISO9001 UAV μέρη,UAV της FCC μέρη,X9 ηλεκτρικό σύστημα |
||

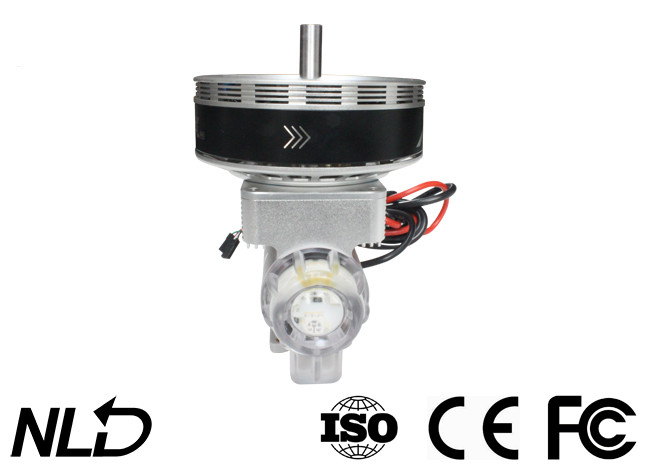

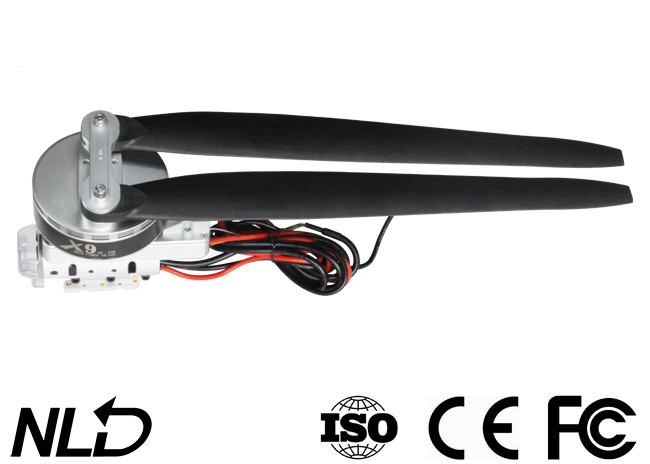

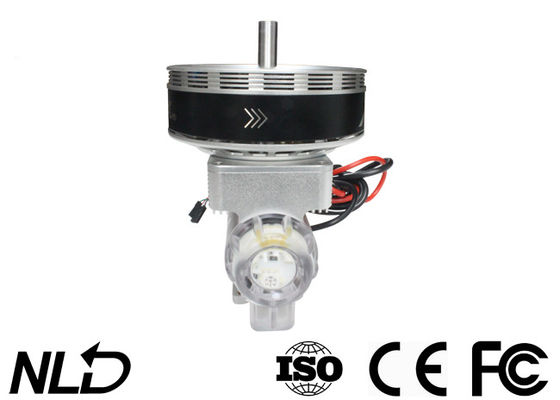

X9 το ηλεκτρικό σύστημα για το βάρος 7~9.5kgs απογείωσης κηφήνων γεωργίας μέχρι 19.2kgs στεγανοποιεί και Dustproof
Έξοχο μεγάλο φορτίο
Η μέγιστη ώθηση ανά άξονα μπορεί να φθάσει σε 22.5kg κατά την ένωση του combo ηλεκτρικών συστημάτων x9B που χαρακτηρίζει μια ΟΚΕ FOC (προσανατολισμένος προς τον τομέα έλεγχος) με έναν πτυσσόμενο προωστήρα 34 ίντσας αυτό το combo ισχύει (7-9.5kg/axis) στους βαρέων καθηκόντων κηφήνες όπως ένα quadcopter με ένα φορτίο 16kg.
Βοηθητικά λειτουργικά τρύπες & καλώδιο βιδών
Οι τρύπες βιδών που αντιστρέφονται (για την εγκατάσταση και τον καθορισμό του ακροφυσίου) στο κατώτατο σημείο του combo ηλεκτρικών συστημάτων x9 και της ενσωματωμένης βουρτσισμένης φυγοκεντρικής ΟΚΕ ακροφυσίων (που μπορούν να συνδεθούν με το ακροφύσιο μέσω του καλωδίου) απλοποιούν την εγκατάσταση για περισσότερους γεωργικούς κηφήνες.
Σημαντική θερμότητα-διάλυση & Impact-resistant σχέδιο
Το ενσωματωμένο σχέδιο, που αυξάνει την περιοχή για τη διεξαγωγή θερμότητας για να επιτρέψει τη χρήση μιας υψηλότερης δύναμης (/input), συνδυασμένος με το φυγοκεντρικό ανεμιστήρα στο στροφέα μηχανών καθιστά τη λειτουργία του combo ηλεκτρικών συστημάτων x9B πιό αξιόπιστη.
Το impact-resistant σχέδιο κάτω από την ΟΚΕ απορροφά τον αντίκτυπο για να προστατεύσει τη μηχανή & την ΟΚΕ και να μειώσει τη ζημία στο combo που προκαλείται από τις συντριβές.
Προηγμένες παράμετροι
| Τάση (Β) | Προωστήρας | Ρυθμιστική βαλβίδα (%) | Ώθηση | Αμπέρ (Α) | Δύναμη (W) | Ταχύτητα (περιστροφή/λεπτό) | Αποδοτικότητα (g/W) |
| 46V (12S LIPO) |
34 πτυσσόμενος προωστήρας ίντσας
|
40% | 5005 | 9.6 | 444.2 | 1763 | 11.27 |
| 45% | 5998 | 12.8 | 591.5 | 1946 | 10.14 | ||
| 50% | 7248 | 17 | 789.4 | 2139 | 9.18 | ||
| 52% | 7923 | 19.1 | 885.0 | 2218 | 8.95 | ||
| 54% | 8495 | 21.2 | 982.8 | 2287 | 8.64 | ||
| 56% | 9018 | 23.7 | 1094.8 | 2372 | 8.24 | ||
| 58% | 9498 | 25.5 | 1183.8 | 2432 | 8.02 | ||
| 60% | 10143 | 28.0 | 1301.2 | 2515 | 7.80 | ||
| 62% | 10769 | 30.6 | 1422.9 | 2590 | 7.57 | ||
| 64% | 11493 | 34.2 | 1578.6 | 2671 | 7.28 | ||
| 66% | 12136 | 37.1 | 1716.7 | 2738 | 7.07 | ||
| 68% | 13004 | 41.0 | 1896.7 | 2818 | 6.86 | ||
| 70% | 13646 | 44.1 | 2048.1 | 2889 | 6.66 | ||
| 75% | 15198 | 53.5 | 2470.0 | 3075 | 6.15 | ||
| 80% | 17500 | 66.4 | 3073.1 | 3271 | 5.69 | ||
| 90% | 21553 | 94.6 | 4373.8 | 3636 | 4.93 | ||
| 100% | 22994 | 100.8 | 4790.4 | 3697 | 4.80 |
Εισαγωγή
Το αβούρτσιστο ηλεκτρικό σύστημα X9 είναι ένα ηλεκτρικό σύστημα ικανό ένα φορτίο 7~9.5kg (ανά στροφέα) για τους γεωργικούς κηφήνες. Μπορεί να παρέχει την ώθηση μέχρι 19.2kg και να ταιριάξει με τα όπλα σωλήνων ινών άνθρακα 40mm. Είναι αδιάβροχο dustproof σε IPX7 τυποποιημένο και ανθεκτικό στα όμβρια ύδατα, τα φυτοφάρμακα, τον αλατισμένο ψεκασμό, την άμμο, τη σκόνη, τη λάσπη, το αμμώδες χώμα, υψηλής θερμοκρασίας και τον αντίκτυπο. Χαρακτηρίζει επίσης τον αλγόριθμο που χρησιμοποιείται για τη βελτιστοποίηση του συστήματος ΟΚΕ & μηχανών FOC και την κατασκευή του συστήματος την ισορροπημένη, πολλαπλάσια προστασία όπως δύναμη-στη μόνη ανίχνευση, δύναμη-στην ανώμαλη τάση, over-current και μηχανών τη στήριξη, και τη σε πραγματικό χρόνο λειτουργία παραγωγής στοιχείων.
Προσοχή
• Πάντα κρατήστε τον κηφήνα σας μακρυά από το πλήθος, υψηλής τάσεως ηλεκτροφόρα καλώδια και τα εμπόδια, πετούν τον κηφήνα σας σύμφωνα με τους σχετικούς κανονισμούς για την ασφάλεια.
• Μην πάρτε ποτέ κοντά στο μεγάλους ρ otating προωστήρα & τη μηχανή, διαφορετικά μπορείτε να πάρετε βλαμμένοι.
• Έλεγχος εάν όλα τα μέρη AR ε σε καλή κατάσταση πριν από τη χρήση ε. Εάν υπάρχει οποιοδήποτε χαλασμένο μέρος, παρακαλώ ελάτε σε επαφή με το εργοστάσιο για την αντικατάσταση.
• Έλεγχος εάν οποιοδήποτε EW SCR για τη σύνδεση των μερών είναι χαλαρό και οι μηχανές AR ε οριζόντιες πριν από κάθε πτήση.
• Άντεξε τη διάμετρο του βραχίονα γιατί το ηλεκτρικό σύστημα X9 είναι 40mm.
• Μπορείτε να αλλάξετε το ελαφρύ χρώμα του συνόλου των οδηγήσεων. Σε εκείνη την περίπτωση, πρέπει να αποσυνθέσετε την ελαφριά κάλυψη και να γλιστρήσετε τους διακόπτες ΕΜΒΥΘΙΣΗΣ αναλόγως.
• Μπορείτε να ξεπλύνετε τη μηχανή με το νερό FR esh μετά από κάθε πτήση για να το κρατήσετε καθαρό.
Προδιαγραφές
| Μέγιστη ώθηση | 19.2kg/Axis (46V, θάλασσα - επίπεδο) | Συνιστώμενη μπαταρία LiPo | 12S LiPo |
| Συνιστώμενο βάρος απογείωσης | 7-9.5kg/Axis (46V, θάλασσα - επίπεδο) | Βάρος Combo | 1400g |
| Αδιάβροχη εκτίμηση | IPX7 | Λειτουργούσα θερμοκρασία | -20℃~55℃ |
Μηχανή
| Μέγεθος στατών | 96*16mm |
| KV εκτίμηση | 110KV |
| O.D του σωλήνα ινών άνθρακα | φ40mm |
| Ρουλεμάν | Εισαγόμενο αδιάβροχο ρουλεμάν |
ΟΚΕ
| Συνιστώμενη μπαταρία LiPo | 6-12S LiPo | Επίπεδο σημάτων εισαγωγής PWM | 3.3v/5v (συμβατός) |
| Συχνότητα σημάτων ρυθμιστικών βαλβίδων | 50-500Hz | Λειτουργούν πλάτος σφυγμού | 1100~1940μs σταθερός ή δεν μπορεί να προγραμματιστεί |
| Μέγιστη τάση εισαγωγής | 52.2V | Μέγιστο ρεύμα εισαγωγής | 120 Α |
| BEC | Ενσωματωμένος | Μέγιστο μέγιστο ρεύμα | 150 Α |
| Τοποθετώντας τρύπες ακροφυσίων | φ28.4mm-2*M3 | ||
Προωστήρας
Diameter×Pitch 34.7x11inch
Εγκατάσταση του ηλεκτρικού συστήματος
• Ολόκληρο το ηλεκτρικό σύστημα έχει συγκεντρωθεί πριν από το ε αφήνοντας το εργοστάσιο, είναι έτοιμο προς χρήση και μπορείτε άμεσα να το τοποθετήσετε στο γεωργικό κηφήνα σας σύμφωνα με την κατεύθυνση περιστροφής (CW/CCW) που χαρακτηρίζεται στη μηχανή.
• Άντεξε τη διάμετρο (του βραχίονα) είναι 40mm.
• Το (μαύρος/κόκκινος/άσπρος) καλώδιο τρι-χρώματος είναι για τα στοιχεία & την ενημέρωση του υλικολογισμικού ΟΚΕ, το (άσπρος/μαύρος) δίχρωμο καλώδιο είναι το καλώδιο σημάτων ρυθμιστικών βαλβίδων, και το κίτρινο καλώδιο είναι το καλώδιο παραγωγής σημάτων περιστροφής/λεπτό.
• Το σήμα στοιχείων wir ε είναι για thr ottle που εισάγεται, παραγωγή ρυθμιστικών βαλβίδων, περιστροφή/λεπτό μηχανών, εισήγαγε το ρεύμα, το ρεύμα παραγωγής, την τάση εισαγωγής, τη θερμοκρασία πυκνωτών, τη θερμοκρασία MOS, και το κ.λπ.
• Η σειρά ρυθμιστικών βαλβίδων της ΟΚΕ καθορίζεται σε 1100~1940μs.
