| Τόπος καταγωγής: | Κίνα |
|---|---|
| Μάρκα: | NLD |
| Πιστοποίηση: | ISO9001 CE FCC |
| Αριθμό μοντέλου: | X9 συν |
| Ποσότητα παραγγελίας min: | 2set |
| Τιμή: | Negotible |
| Συσκευασία λεπτομέρειες: | Χαρτοκιβώτιο |
| Χρόνος παράδοσης: | 20days |
| Όροι πληρωμής: | L/C, T/T, D/P, D/A |
| Δυνατότητα προσφοράς: | 100sets/month |
| Όνομα: | X9 συν τη μονάδα ισχύος | Βάρος απογείωσης: | 11~13kgs |
|---|---|---|---|
| Μέγιστη ώθηση: | 26.5kgs | Μπαταρία: | 14S |
| Ανώτατο ρεύμα εισαγωγής: | 120A | Βάρος Combo: | 1774g |
| Επισημαίνω: | IPX7 UAV προϊόντα,IPX7 uav της FCC προϊόντα,ISO9001 μέρη κηφήνων |
||

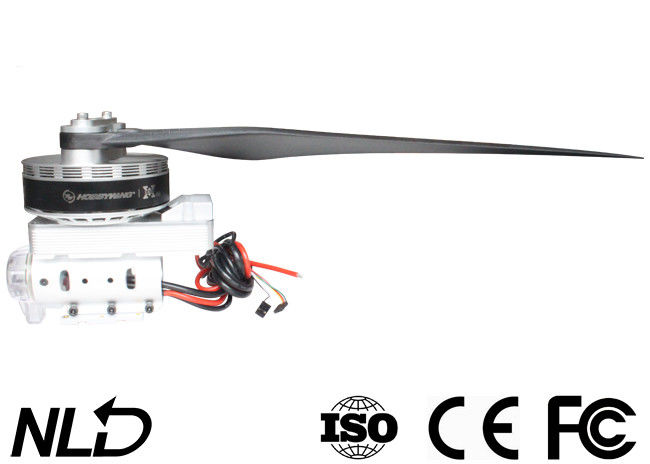

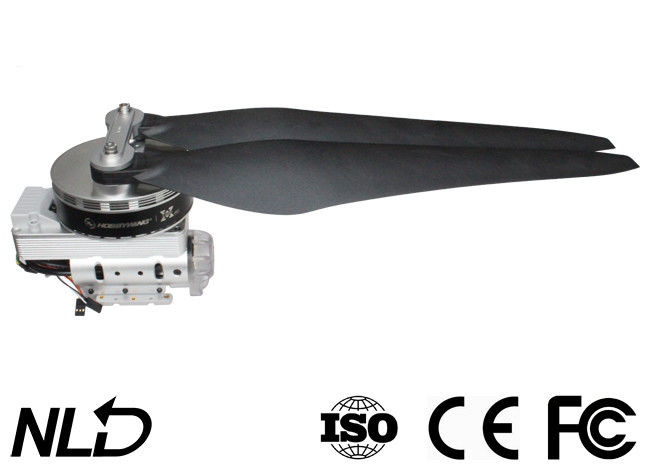

X9 συν/η ανώτατη μονάδα ισχύος για το βάρος 11~15kgs Max απογείωσης κηφήνων γεωργίας 29kgs στεγανοποιεί την εκτίμηση IPX7
Εξηγήσεις της προστασίας
• Προστασία ξεκινήματος:
Η ΟΚΕ θα διακόψει τη μηχανή εάν αποτύχει να αρχίσει τη μηχανή κανονικά μέσα σε 2 δευτερόλεπτα με την αύξηση της εισαγωγής ρυθμιστικών βαλβίδων. Σε αυτήν την περίπτωση, πρέπει να κινήσετε το ραβδί ρυθμιστικών βαλβίδων πίσω στην κατώτατη θέση και να ξαναξεκινήσετε τη μηχανή. (Πιθανές αιτίες αυτού του προβλήματος: η φτωχή αποσύνδεση σύνδεσης μεταξύ των καλωδίων ΟΚΕ και μηχανών, προωστήρες εμποδίζεται, και κ.λπ.)
• Προστασία στήριξης μηχανών:
Η ΟΚΕ θα κόψει την παραγωγή της στη μηχανή αμέσως και δεν θα προσπαθήσει να ξαναξεκινήσει τη μηχανή όταν ανιχνεύει ότι η μηχανή είναι κλειδωμένη. Σε αυτόν τον όρο, πρέπει να τραβήξετε το ραβδί ρυθμιστικών βαλβίδων στην κατώτατη θέση πρώτα και να το ωθήσετε έπειτα πρός τα πάνω για να καθαρίσετε το λάθος και να ξαναξεκινήσετε την ΟΚΕ για να επαναλάβετε την παραγωγή.
• Over-current προστασία:
Η ΟΚΕ θα κόψει την παραγωγή της αμέσως όταν παίρνει το μέγιστο ρεύμα κοντά σε 300A. Ξαναξεκινά μόνο μετά από σας τη δύναμη αυτό μακριά και έπειτα πίσω επάνω.
• Προστασία απώλειας σημάτων ρυθμιστικών βαλβίδων:
όταν η ΟΚΕ ανιχνεύει την απώλεια σήματος για πάνω από 0,25 το δεύτερο, θα κόψει την παραγωγή για να αποφύγει αμέσως μια ακόμα μεγαλύτερη απώλεια που μπορεί να προκληθεί από συνεχής μεγάλη περιστροφή των προωστήρων. Η ΟΚΕ θα επαναλάβει την αντίστοιχη παραγωγή αφότου παραλαμβάνονται τα κανονικά σήματα.
Προδιαγραφές
|
X9 συν Βάρος 11~13kg απογείωσης Μέγιστη ώθηση 26.5kg Πρόταση 14S LiPo μπαταριών Βάρος 1774g Combo Αδιάβροχη εκτίμηση IPX7 Λειτουργούσα θερμοκρασία -20℃~50℃ |
X9 Max Βάρος 12~15kg απογείωσης Μέγιστη ώθηση 29kg Πρόταση 14S LiPo μπαταριών Βάρος 1970g Combo Αδιάβροχη εκτίμηση IPX7 Λειτουργούσα θερμοκρασία -20℃~55℃ |
Μηχανή
|
X9 συν KV εκτίμηση 100KV Μέγεθος 96x20mm στατών Ρουλεμάν που εισάγεται από την Ιαπωνία |
X9 Max KV που εκτιμά 100 rpm/V Μέγεθος 96x26mm στατών Διάμετρος D40/D45 σωλήνων Ρουλεμάν που εισάγεται από την Ιαπωνία |
ΟΚΕ
|
X9 συν Συνιστώμενη μπαταρία 6-14S LiPo LiPo Επίπεδο 3.3V/5V (συμβατό) σημάτων εισαγωγής PWM Συχνότητα 50-500Hz σημάτων ρυθμιστικών βαλβίδων Λειτουργούν πλάτος σφυγμού 1050-1950 Μέγιστη τάση εισαγωγής 60.9V Μέγιστη εισαγωγή τρέχον (σύντομη διάρκεια) 120A BEC ενσωματώνει |
X9 Max Συνιστώμενη μπαταρία 6-14S LiPo LiPo Επίπεδο 3.3V/5V (συμβατό) σημάτων εισαγωγής PWM Συχνότητα 50-500Hz σημάτων ρυθμιστικών βαλβίδων Λειτουργούν πλάτος σφυγμού 1050-1950 Μέγιστη τάση εισαγωγής 60.9V Μέγιστη εισαγωγή τρέχον (σύντομη διάρκεια) 150A BEC ενσωματώνει Τοποθετώντας τρύπες για το ακροφύσιο D28.4mm-2*M3 |
Προωστήρας
|
X9 συν DiameterxPitch 36x120inch |
X9 Max DiameterxPitch 36x120inch |
Έξοχο μεγάλο φορτίο
Η μέγιστη ώθηση ανά άξονα μπορεί να φθάσει σε 29kg κατά την ένωση του ανώτατου combo ηλεκτρικών συστημάτων x9 που χαρακτηρίζει μια ΟΚΕ FOC (προσανατολισμένος προς τον τομέα έλεγχος) με έναν πτυσσόμενο προωστήρα 34 ίντσας αυτό το combo ισχύει σε 12-15kg/axis.
Βοηθητικά λειτουργικά τρύπες & καλώδιο βιδών
Οι τρύπες βιδών που αντιστρέφονται (για την εγκατάσταση και τον καθορισμό του ακροφυσίου) στο κατώτατο σημείο του ανώτατου combo ηλεκτρικών συστημάτων x9 και της ενσωματωμένης βουρτσισμένης φυγοκεντρικής ΟΚΕ ακροφυσίων (που μπορούν να συνδεθούν με το ακροφύσιο μέσω του καλωδίου) απλοποιούν την εγκατάσταση για περισσότερους γεωργικούς κηφήνες.
Σημαντική θερμότητα-διάλυση & Impact-resistant σχέδιο
Το ενσωματωμένο σχέδιο, που αυξάνει την περιοχή για τη διεξαγωγή θερμότητας για να επιτρέψει τη χρήση μιας υψηλότερης δύναμης (/input), συνδυασμένος με το φυγοκεντρικό ανεμιστήρα στο στροφέα μηχανών καθιστά τη λειτουργία του combo ηλεκτρικών συστημάτων x9B πιό αξιόπιστη.
Το impact-resistant σχέδιο κάτω από την ΟΚΕ απορροφά τον αντίκτυπο για να προστατεύσει τη μηχανή & την ΟΚΕ και να μειώσει τη ζημία στο combo που προκαλείται από τις συντριβές.
Εισαγωγή
Το ανώτατο αβούρτσιστο ηλεκτρικό σύστημα X9 είναι ένα ηλεκτρικό σύστημα ικανό ένα φορτίο 12~15kg (ανά στροφέα) για τους γεωργικούς κηφήνες. Μπορεί να παρέχει την ώθηση μέχρι 29kg και να ταιριάξει με τα όπλα σωλήνων ινών άνθρακα 40/45mm. Είναι αδιάβροχο dustproof σε IPX7 τυποποιημένο και ανθεκτικό στα όμβρια ύδατα, τα φυτοφάρμακα, τον αλατισμένο ψεκασμό, την άμμο, τη σκόνη, τη λάσπη, το αμμώδες χώμα, υψηλής θερμοκρασίας και τον αντίκτυπο. Χαρακτηρίζει επίσης τον αλγόριθμο που χρησιμοποιείται για τη βελτιστοποίηση του συστήματος ΟΚΕ & μηχανών FOC και την κατασκευή του συστήματος την ισορροπημένη, πολλαπλάσια προστασία όπως δύναμη-στη μόνη ανίχνευση, δύναμη-στην ανώμαλη τάση, over-current και μηχανών τη στήριξη, και τη σε πραγματικό χρόνο λειτουργία παραγωγής στοιχείων.
Προσοχή
• Πάντα κρατήστε τον κηφήνα σας μακρυά από το πλήθος, υψηλής τάσεως ηλεκτροφόρα καλώδια και τα εμπόδια, πετούν τον κηφήνα σας σύμφωνα με τους σχετικούς κανονισμούς για την ασφάλεια.
• Μην πάρτε ποτέ κοντά στο μεγάλους ρ otating προωστήρα & τη μηχανή, διαφορετικά μπορείτε να πάρετε βλαμμένοι.
• Έλεγχος εάν όλα τα μέρη AR ε σε καλή κατάσταση πριν από τη χρήση ε. Εάν υπάρχει οποιοδήποτε χαλασμένο μέρος, παρακαλώ ελάτε σε επαφή με το εργοστάσιο για την αντικατάσταση.
• Έλεγχος εάν οποιοδήποτε EW SCR για τη σύνδεση των μερών είναι χαλαρό και οι μηχανές AR ε οριζόντιες πριν από κάθε πτήση.
• Άντεξε τη διάμετρο του βραχίονα γιατί το ανώτατο ηλεκτρικό σύστημα X9 είναι 40/45mm.
• Μπορείτε να αλλάξετε το ελαφρύ χρώμα του συνόλου των οδηγήσεων. Σε εκείνη την περίπτωση, πρέπει να αποσυνθέσετε την ελαφριά κάλυψη και να γλιστρήσετε τους διακόπτες ΕΜΒΥΘΙΣΗΣ αναλόγως.
• Μπορείτε να ξεπλύνετε τη μηχανή με το νερό FR esh μετά από κάθε πτήση για να το κρατήσετε καθαρό.
Εγκατάσταση του ηλεκτρικού συστήματος
• Ολόκληρο το ηλεκτρικό σύστημα έχει συγκεντρωθεί πριν από το ε αφήνοντας το εργοστάσιο, είναι έτοιμο προς χρήση και μπορείτε άμεσα να το τοποθετήσετε στο γεωργικό κηφήνα σας σύμφωνα με την κατεύθυνση περιστροφής (CW/CCW) που χαρακτηρίζεται στη μηχανή.
• Άντεξε τη διάμετρο (του βραχίονα) είναι 40mm.
• Το (μαύρος/κόκκινος/άσπρος) καλώδιο τρι-χρώματος είναι για τα στοιχεία & την ενημέρωση του υλικολογισμικού ΟΚΕ, το (άσπρος/μαύρος) δίχρωμο καλώδιο είναι το καλώδιο σημάτων ρυθμιστικών βαλβίδων, και το κίτρινο καλώδιο είναι το καλώδιο παραγωγής σημάτων περιστροφής/λεπτό.
• Το σήμα στοιχείων wir ε είναι για thr ottle που εισάγεται, παραγωγή ρυθμιστικών βαλβίδων, περιστροφή/λεπτό μηχανών, εισήγαγε το ρεύμα, το ρεύμα παραγωγής, την τάση εισαγωγής, τη θερμοκρασία πυκνωτών, τη θερμοκρασία MOS, και το κ.λπ.
• Η σειρά ρυθμιστικών βαλβίδων της ΟΚΕ καθορίζεται σε 1100~1940μs.
