όνομα: | Κηφήνας φορτίου | Υλικό: | 95% σύνθετο ινών άνθρακα |
---|---|---|---|
Ανώτατη απογείωση: | 68kgs | Ανώτατο ωφέλιμο φορτίο: | 20kgs |
Ανώτατος χρόνος πτήσης: | 6H | Ανώτατο ταξίδι: | 500km |
Υψηλό φως: | VTOL κηφήνας φορτίου μακροχρόνιας σειράς,6 κηφήνας φορτίου μακροχρόνιας σειράς ωρών,20KG vtol κηφήνας φορτίου |

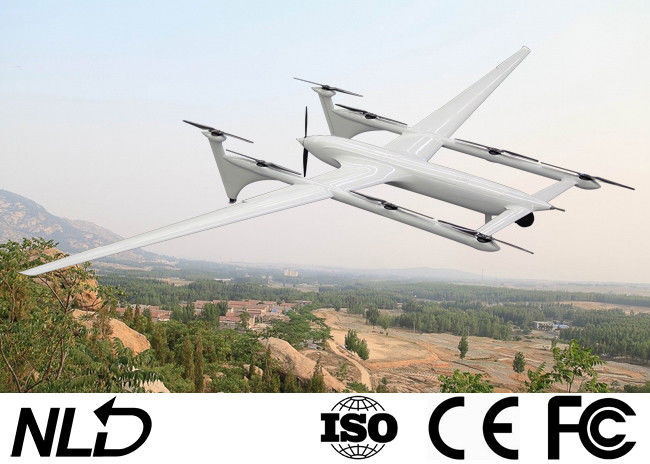

Ανώτατο ταξίδι 500km ανώτατος κηφήνας Max φορτίου ωφέλιμων φορτίων 20kgs που πλέει το καθαρό ηλεκτρικό VTOL σταθερό σύνθετο ινών άνθρακα φτερών 6 ωρών
Πλατφόρμα πτήσης
Τύπος UAV | Καθαρή ηλεκτρική κάθετη απογείωση και προσγειωμένος σύνθετο φτερό |
Πνευματικό σχεδιάγραμμα | Σχεδιάγραμμα φτερών παπιών |
Δυναμική διανομή πλεονασμού |
8 μηχανές ανελκυστήρων και κουπιά ανελκυστήρων/1 ουρά ωθούν τα κουπιά ώθησης μηχανών και ουρών Όταν η διαγώνιος μηχανή ανελκυστήρων ή ο προωστήρας ανελκυστήρων αποτυγχάνει, μπορεί να αιωρηθεί κανονικά |
Διάσταση | 6*3.2*0.6 μ |
Κενό βάρος | 29 κλ |
Μέγιστο βάρος απογείωσης | 68 κλ |
Μέγιστο βάρος φορτίων (Περιοχή χαμηλού υψομέτρου) |
15kg (δύο μεγάλες μπαταρίες) 20kg (μια μεγάλη μπαταρία + μια μικρή μπαταρία) |
Μέγιστη ταχύτητα της ανόδου (κάθετο κράτος) | 3 m/s |
Ποσοστό FaMaximum καθόδου (κάθετο κράτος) | 2 m/s |
Χαρακτηριστική ταχύτητα της ανάβασης | 2.5 m/s |
Μέγιστη ταχύτητα της καθόδου | 5 m/s |
Χαρακτηριστική κρουαζιέρας ταχύτητα | 25 m/s (90 km/h) |
Μέγιστη κρουαζιέρας ταχύτητα | 34.8 m/s (125 km/h) |
Χαρακτηριστική γυρίζοντας ακτίνα | 200 μ |
Μέγιστο ύψος απογείωσης | 4500 μ |
ανώτατο όριο | 6000 μ |
Μέγιστη εκτίμηση αντίστασης αέρα | Οριζόντιο επίπεδο 7 επίπεδο 6 πτήσης απογείωσης του /Vertical |
Αντίσταση στο σκληρό καιρό | Ψιλή βροχή/ψιλές χιόνι/ομίχλη |
Κανονική λειτουργούσα σειρά θερμοκρασίας | -20~60℃ |
Το υλικό σωμάτων |
95% σύνθετο ινών άνθρακα 5% σύνθετο υλικό ίνας υάλου |
Αιωρηθείτε τη σταθερότητα |
Κατακόρυφος ±1-2 μ Οριζόντια ±1-2 μ |
Το μέγεθος της περιοχής προσγείωσης απαιτείται | 10*10 μ |
Ακρίβεια προσγείωσης |
Τυποποιημένη διαμόρφωση 2-3 μέτρα Διαμόρφωση RTK 0,5 μέτρα |
Σειρά GPR | αποτελεσματική σειρά 50 μ |
Μέγιστες ώρες ναυσιπλοΐας ανά εξόρμηση (Περιοχή χαμηλών υψομέτρων) |
Με 10kg: 3 ώρες + Με 15 κλ: 2,5 ώρες + Μέσα σε 1 κλ: σχεδόν 6 ώρες |
Μέγιστη σειρά ανά εξόρμηση | 500 χλμ |
Έλεγχος ναυσιπλοΐας και πτήσης
Ναυσιπλοΐα | GNSS+INS |
Φω'τα ναυσιπλοΐας | Προαιρετικός |
Αδρανής ναυσιπλοΐα | 3 σύνολα |
Μαγνητικοί πυξίδα και προσανατολισμός | μαγνητική πυξίδα 1 συνόλου/1 διπλών σύνολο κεραιών GNSS |
A | Μετά από την απώλεια σήματος GNSS, η κανονική πτήση είναι δυνατή για 5 λεπτά |
Τρόπος αεροπλάνων | Πλήρεις αυτόματος/ημιαυτόματος |
Πολιτική ασφαλείας | Μια βασική επιστροφή/η επιστροφή απώλειας ψηφιακών σημάτων/χαμηλής ισχύος επιστροφή/η μεγάλη επιστροφή τοποθέτησης γωνίας εμβύθισης ανώμαλη/ο βασικός αισθητήρας που η ανώμαλη επιστροφή/η κάθετη μηχανή μπορεί να αντισταθεί μέχρι 2 ταυτόχρονη αποτυχία/μπορούν επίσης να γλιστρήσουν μετά από την αποτυχία της μηχανής ουρά-ώθησης |
Αρχείο πτήσης | Ναι |
Ηλεκτρικό σύστημα
Μηχανή | Αβούρτσιστη μηχανή |
Ηλεκτρικά ελεγχόμενος | FOC ελεγχόμενο ηλεκτρικά |
Δυναμικό κουπί |
Κρεμάστε ένα καθαρό κουπί ινών άνθρακα 30 ίντσας Ώθηση ουρών καθαρό κουπί ινών άνθρακα 24 ίντσας |
Εκτίμηση IP | IP55 |
Μπαταρία |
14S μπαταρία πολυμερούς υψηλής επίδοσης λίθιου 2 ή 3 φραγμοί μπορούν να επιλεχτούν σύμφωνα με το φορτίο |
Ικανότητα μπαταριών | Ενιαίο 61500mAh/11.8kg |
Φορτιστής | Γρήγορη δαπάνη, ενιαίος χρόνος χρέωσης φραγμών 2 ώρες |
Μετάδοση στοιχείων
Ψηφιακή συχνότητα | 840-845MHz/902-928MHz προαιρετικός |
Απόσταση μετάδοσης | Max 150km |
Ενσωματωμένοι αριθμός και αριθμός (προαιρετικοί)
Ενσωματωμένη αριθμός συχνότητα αριθμού | 1427.9-1447.9MHz |
Πρότυπο |
Σχισμή χρόνου TDMA/5 Τα ψηφιακά ή γραφικά σήματα μπορούν να είναι διανεμημένα κατόπιν παραγγελίας |
Διαμόρφωση | OFDM/QPSK/16QAM/64QAM |
Κεραία |
Δύο κεραίες Ενιαία διπλή υποδοχή μετάδοσης |
Κρυπτογράφηση | AES 128 |
Απόσταση μετάδοσης |
έκδοση 30 χλμ 100 χλμ + έκδοση Πλήρες όραμα + υψηλή κατευθυντική κεραία κέρδους + χαμηλό περιβάλλον + πτήση της EMI στο ύψος απογείωσης άνω του χλμ |
Συσκευασία και εγκατάσταση
Μέγεθος κιβωτίων μεταφορών | 3*1.65*0.8 μ |
Δομή | Μπορέστε να αποσυντεθείτε στα μέρη |
Χρόνος εγκατάστασης |
Παίρνει περίπου πέντε λεπτά για δύο ανθρώπους |
Κιβώτιο φορτίου
Γενική διάσταση: Λ * W * Χ: 982 * 255 * 240mm
Εσωτερική διάσταση: Λ * W * Χ: 410 * 230 * 190mm
